1.5英寸240x240方形TFT顯示模組 | ST7789驅動板 | IPS全視角高亮度陽光下可讀TFT顯示模組 |SPI TFT LCD 模組

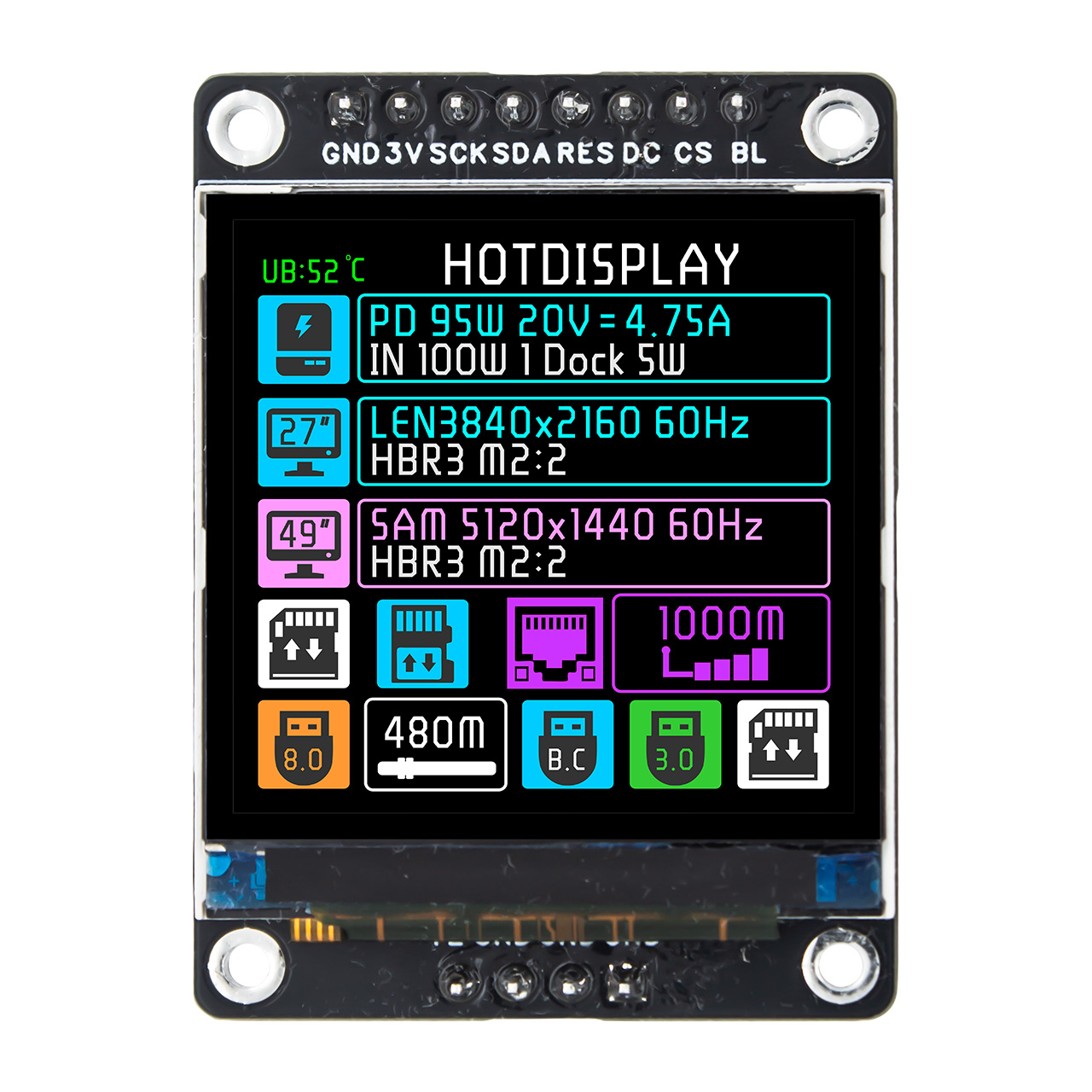

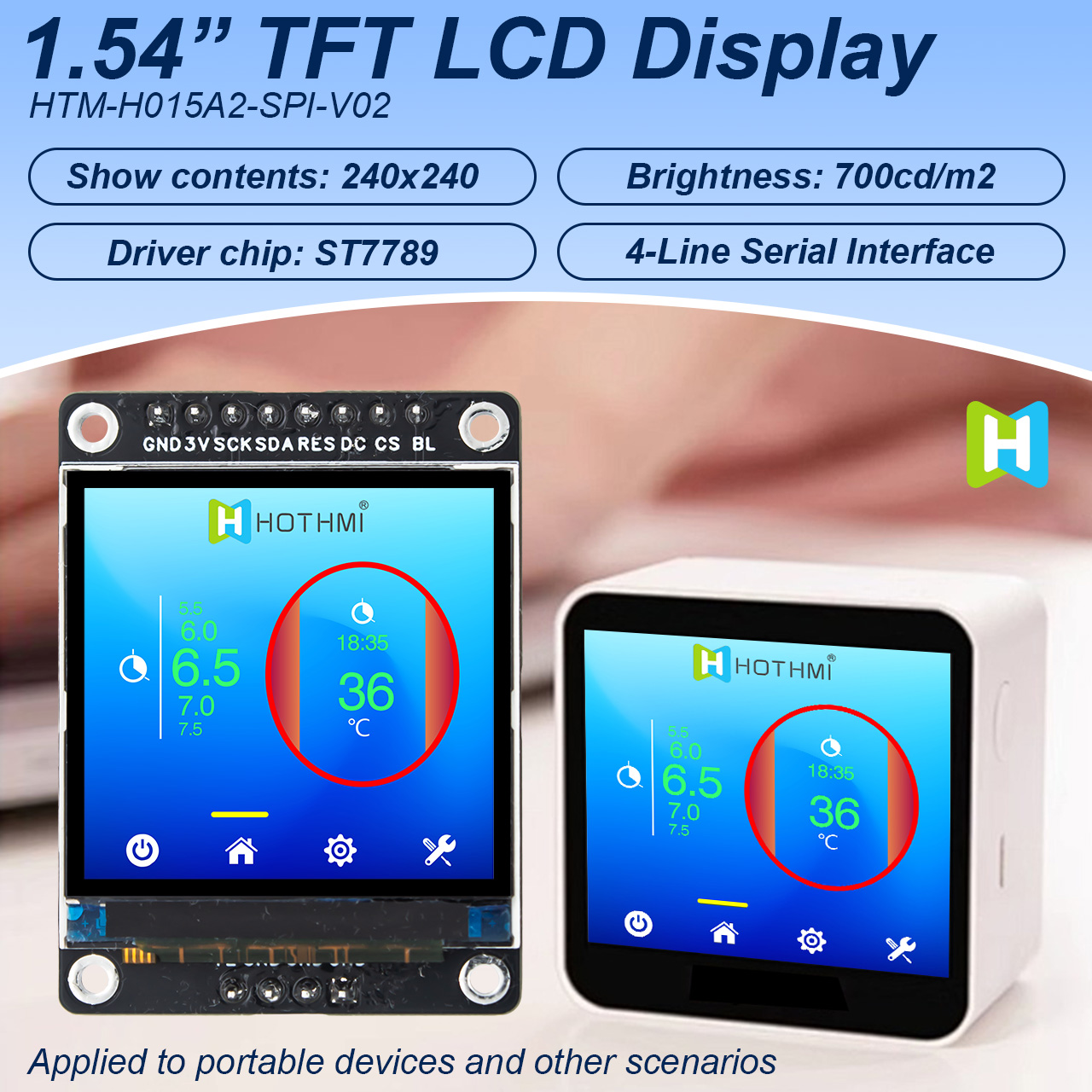

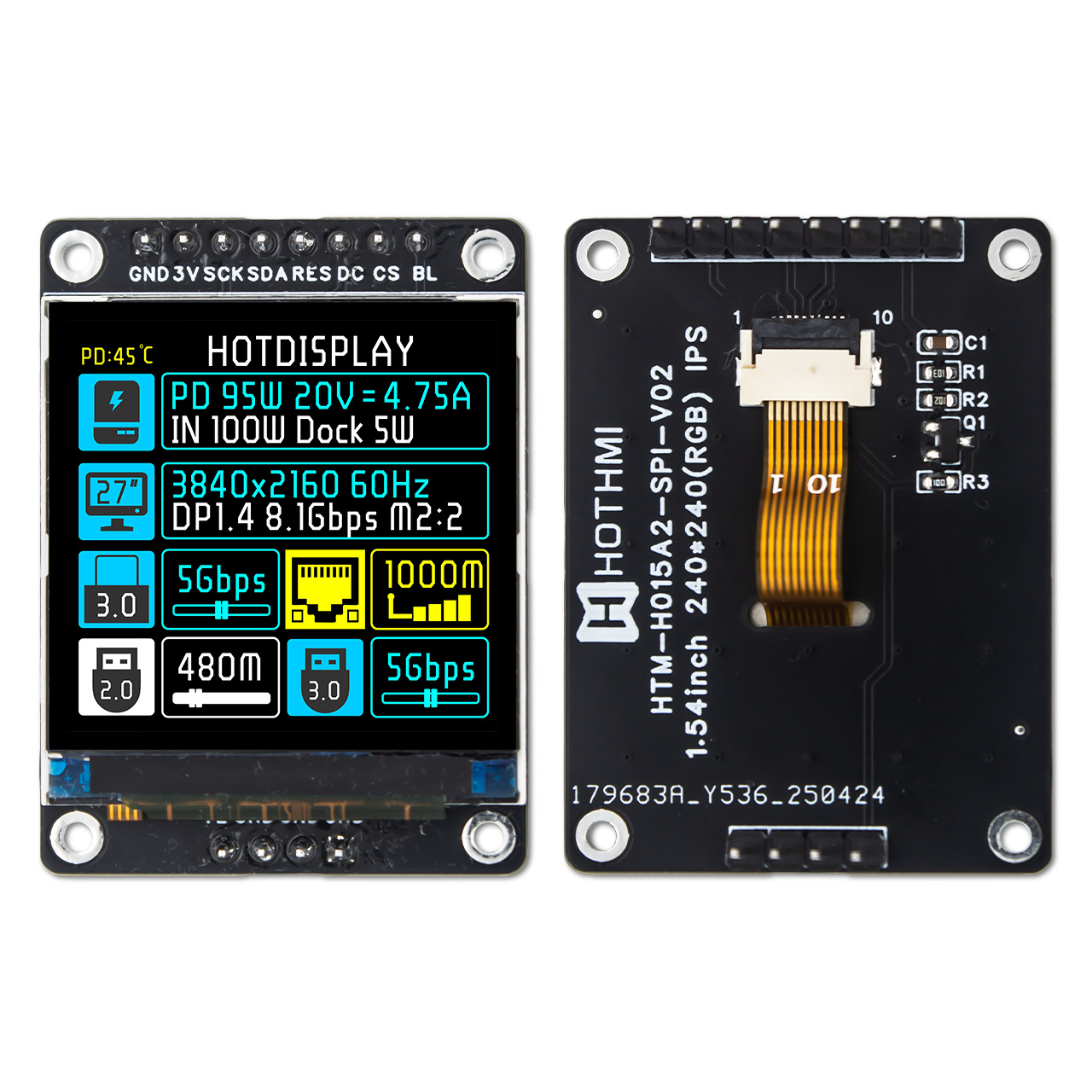

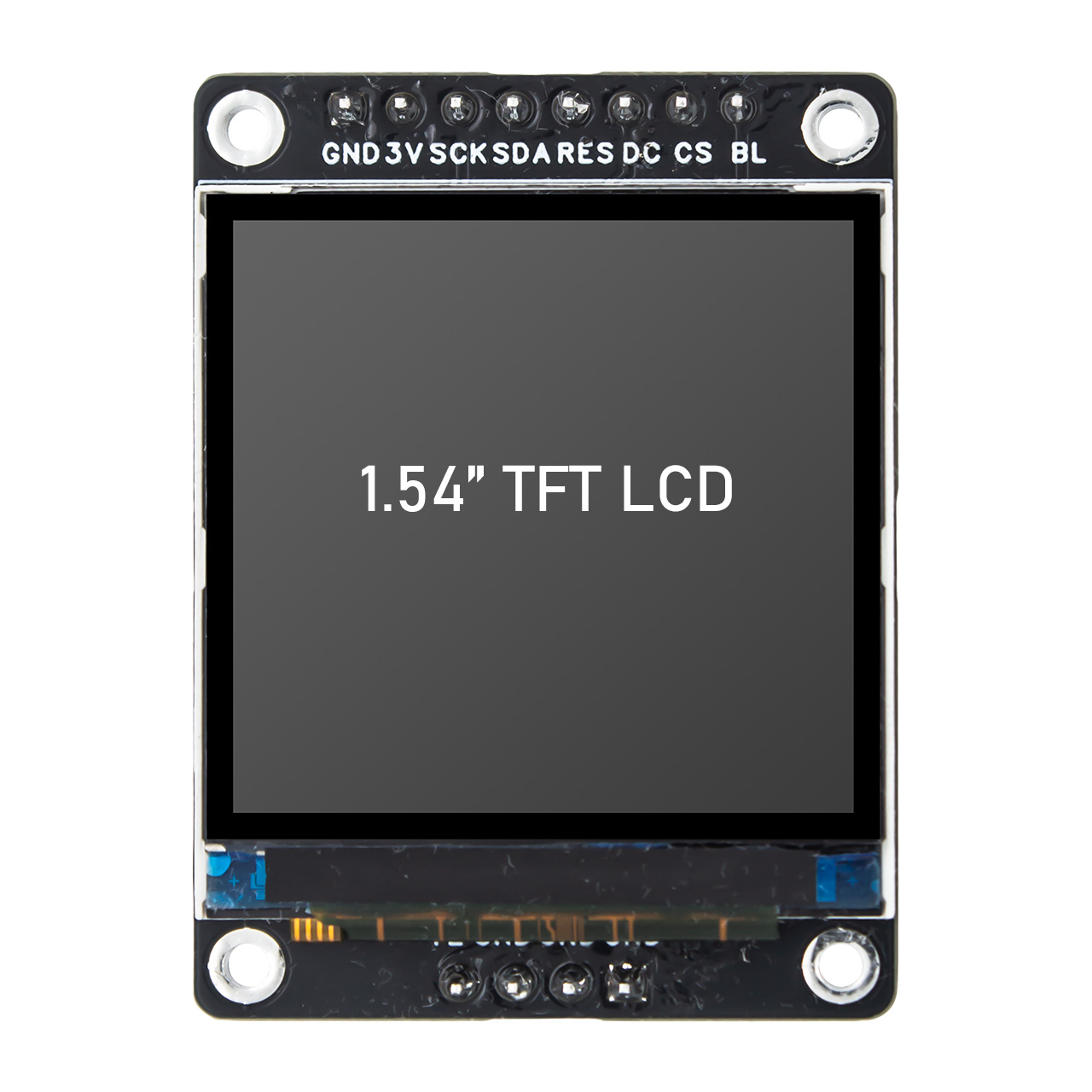

這款1.5英寸的TFT顯示模組是一款采用先進顯示技術的 1.54 英寸 TFT 液晶顯示模塊，專為需要清晰、可靠視覺呈現的應用場景設計。該模塊核心搭載 ST7789 驅動芯片，提供 240 (水平) x 240 (垂直) 像素的 RGB 全彩分辨率，確保圖像和文字顯示細膩生動。

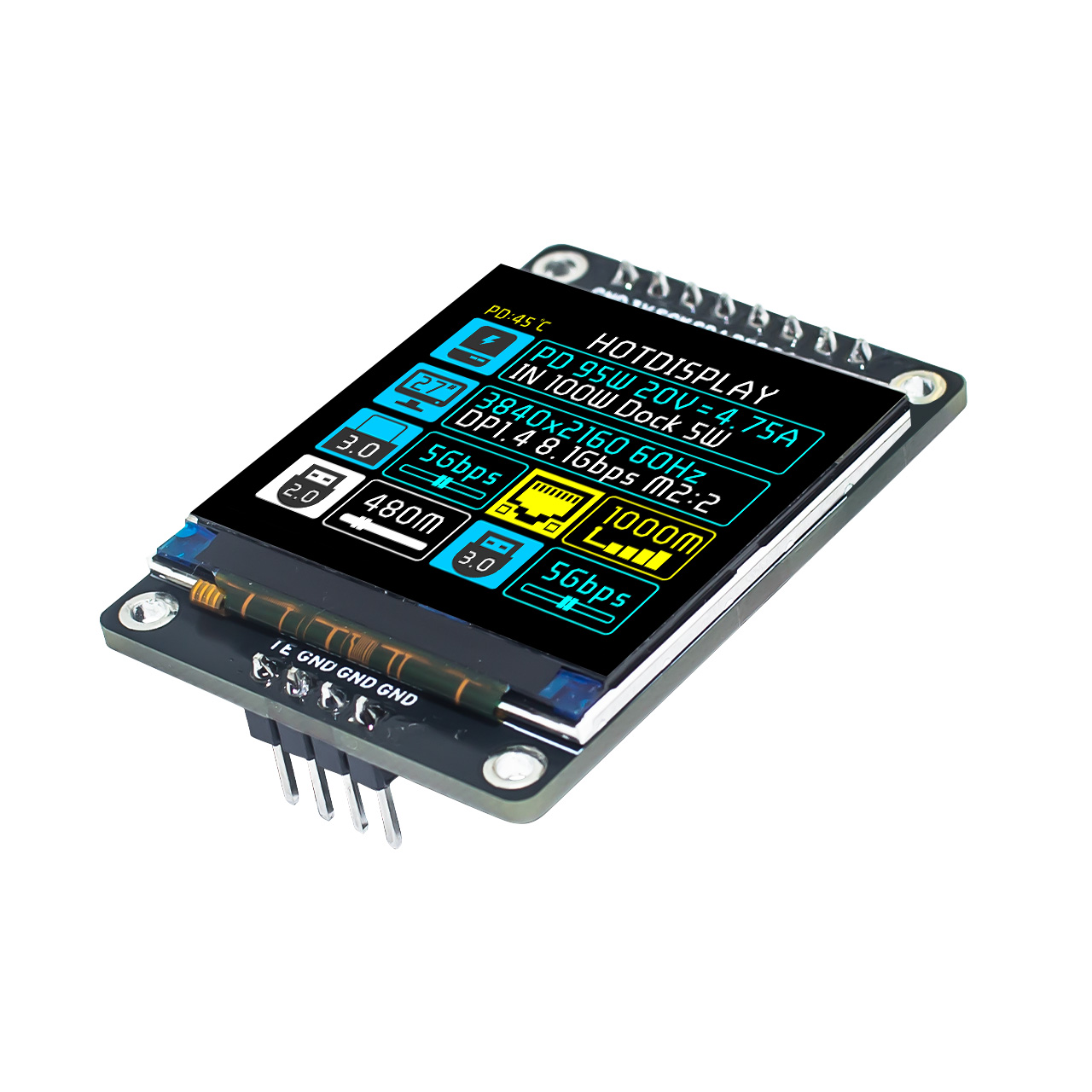

模塊采用標準的 4 線串行外設接口（4-Line SPI），包含 SCK (時鐘)、SDA (數據)、CS (片選)、D/CX (數據/命令選擇)、RESX (復位) 等關鍵信號引腳，以及獨立的背光使能控制引腳 BLEN 和電源引腳 VCI (工作電壓范圍 2.5V ~ 3.3V) 與 GND。連接性方面，模塊配備兩個間距為 2.54mm 的 7 針排座連接器（CN1、CN2，總寬 17.78mm），排針?biāo)苣z便于與外部電路板進行穩固可靠的插接安裝。

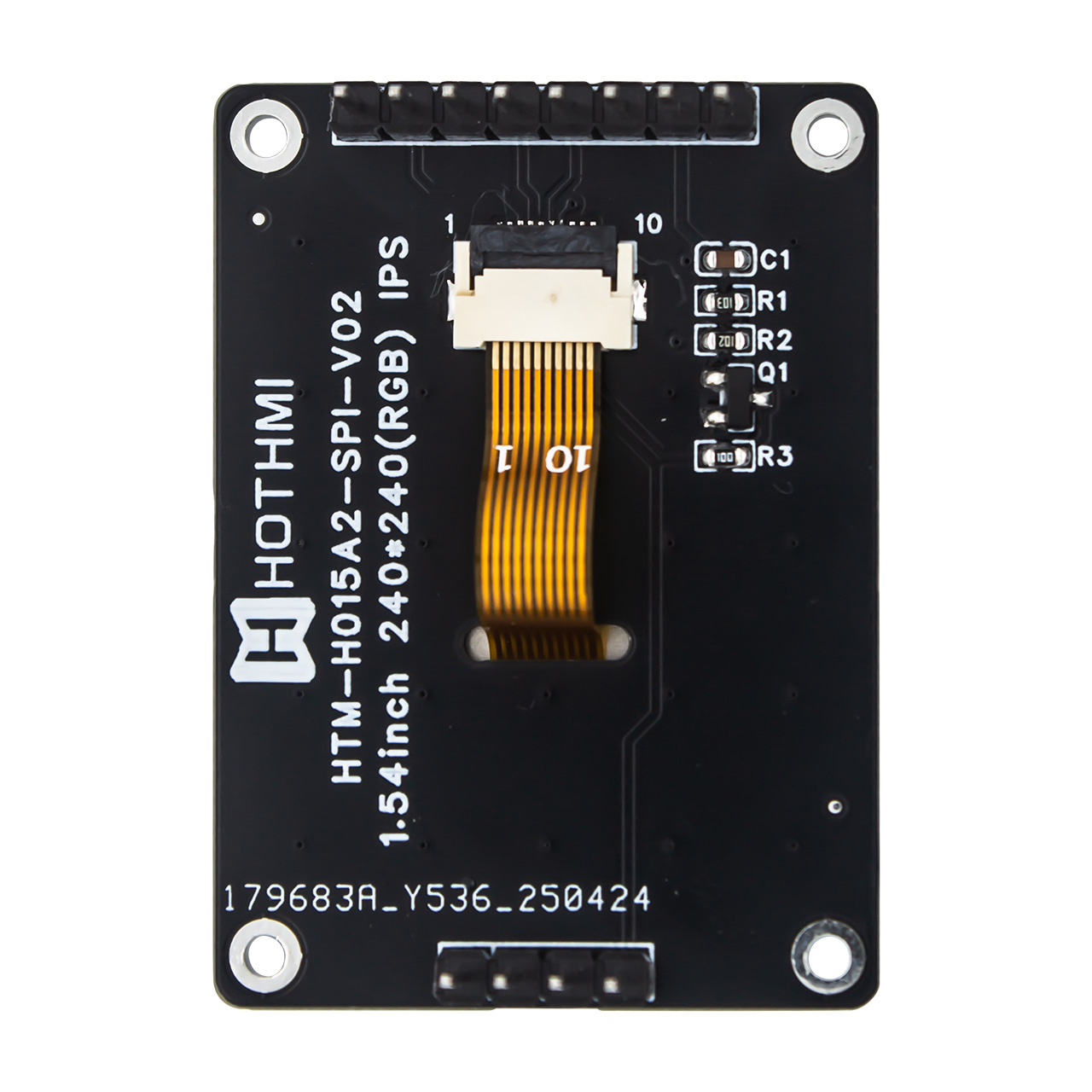

模塊的驅動板上設置了易于拆卸組裝的連接器，用戶只需要簡單操作便可以將顯示屏與驅動板分離；同時，驅動板將顯示屏的信號通過金屬引腳的方式實現設備與顯示模塊的順利傳輸，我們在這款模組的驅動板上的金屬引腳上除了實現常規信號傳輸，同時還將背光合并為同一個引腳控制，在此作用下，這款顯示屏模組實現了PWM調光的功能，用戶可以選擇性地使用TE信號。這個型號的模塊在-30℃至+80℃的極端溫度環境下仍能穩定運行，滿足嚴苛的工業應用需求。在顯示性能上，模塊具備優異的廣視角特性，典型亮度高達 700 cd/m2。即使在強烈的太陽光下，模組依然能夠擁有優質的顯示畫面。

與這款帶有驅動板模組相關的是型號TFT-H015A2QQIST7N10系列，用戶可以自由地選擇帶驅動板或不帶驅動板的模式，Hot Display 開發了方形顯示屏尺寸還有4分辨率為128x128、320x320、480x480等分辨率的不同尺寸TFT LCD。所有Hot Display產品都符合ROHS標準。
