類型：COG
顯示像素：240x160
外形尺寸 ：60.0x49.5x5.6
VA尺寸：56.0x38.7
AA尺寸 ：51.94x34.62
點間距mm：0.216x0.216
應用：儀器儀表
視角：6H
引腳：FPC-18PIN
接口方式：SPI
特殊說明：防靜電ESD 8KV
工作溫度：-20~70℃
供電電壓：+3.3 V
驅動芯片：UC1698U
描述：

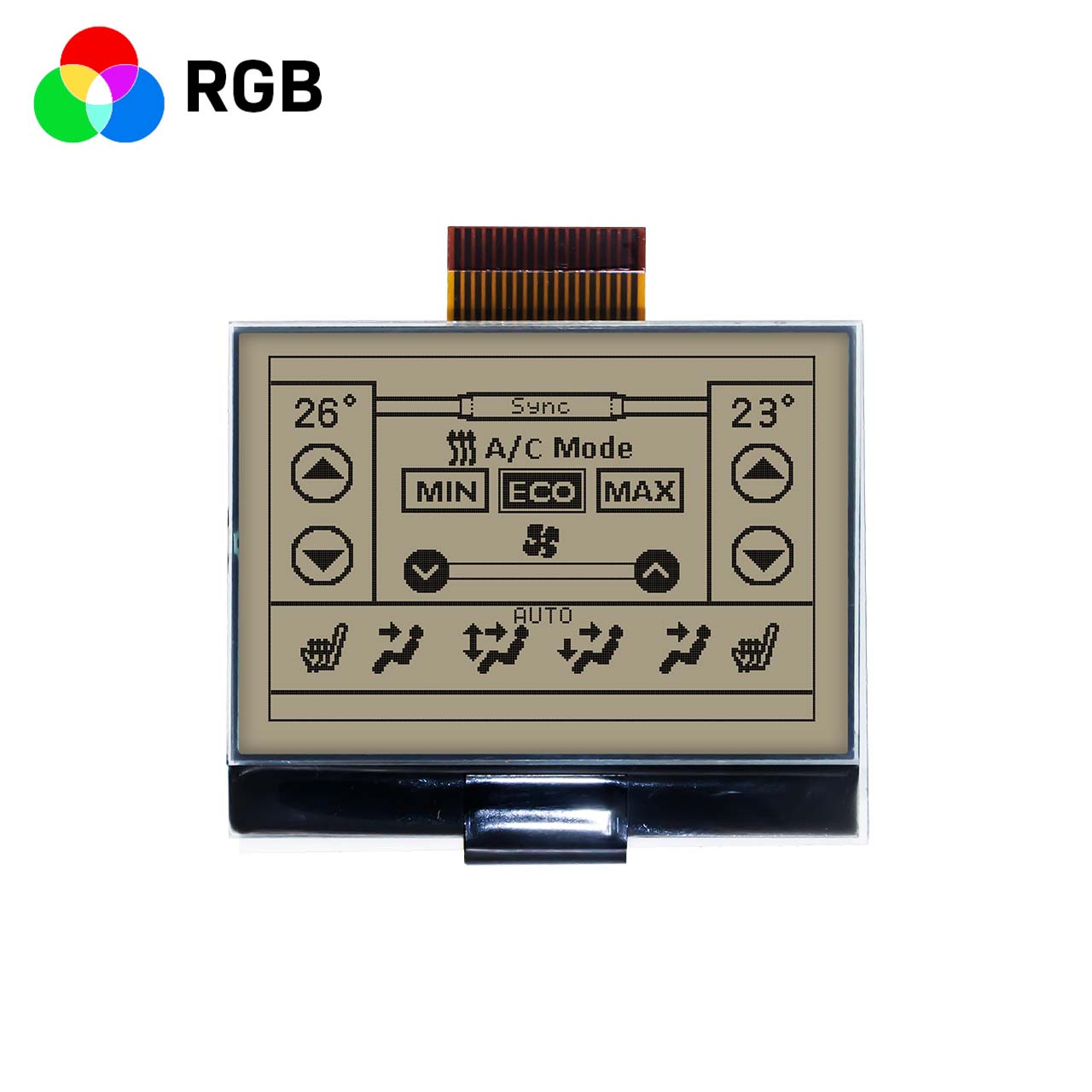

2.6寸 240X160圖形點陣COG液晶屏| FSTN+紅綠藍背光 | SPI 接口 | Arduino，可在紅綠藍三色背景上顯示黑色像素。 這款全透 LCD 顯示器經過精心設計，可在多種不同環境的各種照明條件下提供最佳可視性。驅動芯片是UC1698U，擁有著白色的LED背光， 顯示屏可以利用其全透性使背光完全透過，大大提升了顯示屏的亮度，使屏幕易于閱讀。 這種先進的顯示技術可確保顯示屏始終易于閱讀。該圖形 LCD 顯示模塊與 Arduino/C8051 完全兼容，可與其他電子系統無縫連接，適用于各種應用。這款型號專為承受惡劣的工作條件而設計，在 -20 至 70 攝氏度的溫度范圍內使用時運行異常。迷你的尺寸，精致而美麗，顯示清晰，工控級別支持長久使用。 該 LCD 的最佳視角為 6:00，工作電壓為 3.3V，并且符合 RoHS 標準。
選型建議
背光定制：若用于夜間環境，建議選配可調白光LED背光（亮度300-1000cd/m2可調）。
防護增強：戶外應用可要求增加光學貼合（OGS）工藝，支持IP65防塵防水。
接口驗證：確認主控MCU的GPIO電壓匹配（3.3V/5V），必要時加入電平轉換電路。
開發注意事項
功耗優化：通過區域刷新功能降低動態功耗，典型工作電流可控制在25mA@3.3V。
EMC兼容性：COG模塊需注意FPC排線走線，建議預留π型濾波電路以通過工業EMC測試。
壽命測試：建議進行＞1000小時高溫高濕（85℃/85%RH）老化測試，確保液晶無衰減。
此模塊以每像素0.18mm2的高精度顯示能力，配合800:1的靜態對比度，在成本敏感型項目中能有效替代OLED方案，避免燒屏風險。建議通過灰度測試圖案驗證實際顯示效果，確保符合人機交互設計要求。
